انتخاب و مهندسی اسلینگ سیم بکسل

در دنیای پرمخاطره لیفتینگ و جابجایی بارهای عظیم، اسلینگ‌ها تنها یک ابزار ساده نیستند؛ آن‌ها پیوند میان امنیت و بهره ‌وری محسوب می‌شوند. تصور کنید یک قطعه چند ده تنی در یک سکوی نفتی یا یک سوله صنعتی در حال جابجایی است؛ در آن لحظه، تنها چیزی که مانع از یک فاجعه می‌شود، کیفیت مهندسی‌شده و دقت در ساخت یک اسلینگ سیم بکسل است. اما سوال اصلی اینجاست: آیا تمام اسلینگ‌ های موجود در بازار، با وجود ظاهر مشابه، توانایی یکسانی در مهار تنش‌های ناگهانی دارند؟

در این مقاله، فراتر از تعاریف اولیه، به عمق فرآیند ساخت، استانداردهای بین‌المللی و ظرافت‌های فنی می‌پردازیم که هر مدیر پروژه و مسئول ایمنی (HSE) باید پیش از انتخاب نهایی تجهیزات لیفتینگ به آن‌ها تسلط داشته باشد.

اسلینگ سیم بکسل دقیقاً چگونه متولد می‌شود؟

ساخت یک اسلینگ باکیفیت، فرآیندی است که با محاسبات دقیق متالورژیکی آغاز می‌شود. برخلاف تصور عمومی، اسلینگ صرفا یک قطعه طناب فولادی نیست که دو سر آن بسته شده باشد. اولین قدم در تولید، انتخاب طناب فولادی با “تنسایل” مناسب است. در صنایع مدرن، استفاده از گرید های ۱۹۶۰ نیوتن بر میلی‌متر مربع به بالا، استاندارد طلایی برای دستیابی به حداکثر مقاومت در برابر سایش و پارگی است.

فرآیند ساخت به دو روش اصلی تقسیم می‌شود که هر کدام ویژگی‌های مکانیکی خاص خود را دارند:

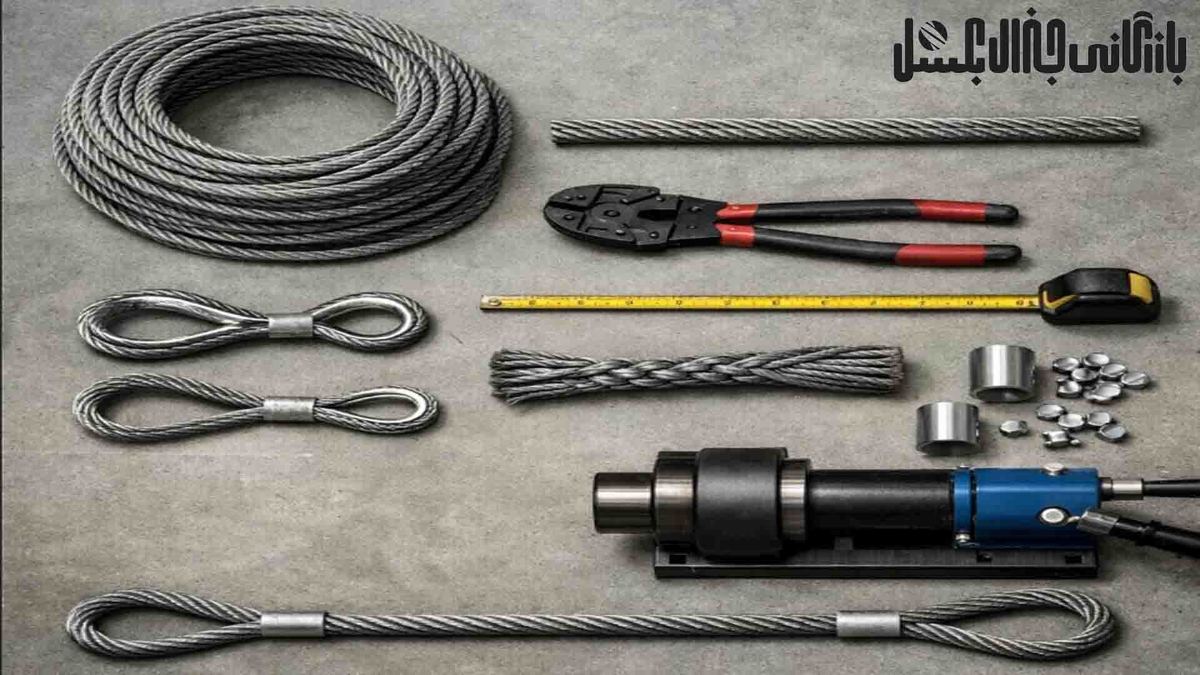

۱. تکنولوژی پرس هیدرولیک و بوش‌های فولادی

در این روش، پس از اندازه‌گیری دقیق طول مورد نیاز، یک بوش (Ferrule) آلومینیومی یا فولادی با ضخامت مهندسی شده وارد سیم می‌شود. استفاده از دستگاه‌های پرس هیدرولیک با تناژ بالا (گاهی تا بیش از ۱۰۰۰ تن فشار) باعث می‌شود بوش و استرندهای سیم بکسل در یک “جوش سرد” با هم ادغام شوند. کیفیت بوش در اینجا حیاتی است؛ بوش‌های بی‌کیفیت تحت فشار، دچار ترک‌ های ریز (Micro-cracks) می‌شوند که می‌تواند در حین عملیات لیفتینگ منجر به لغزش ناگهانی سیم شود.

۲. گیس‌بافت (Hand Splicing)؛ اوج هنر مهندسی دستی

در پروژه ‌های فوق‌حساس مانند صنایع نفت و گاز، روش گیس‌بافت محبوبیت بیشتری دارد. در این متد، تارهای سیم بکسل (استرندها) با نظمی خاص در یکدیگر تنیده می‌شوند. این در هم تنیدگی باعث می‌شود که حتی بدون وجود پرس، اسلینگ بخش بزرگی از نیروی کششی را تحمل کند. در واقع، پرس در این مدل فقط یک عامل تثبیت‌کننده است. این ساختار “خود‌نگهدار” بالاترین سطح اطمینان را در برابر شوک‌های باری فراهم می‌کند.

نقشه راه انتخاب بر اساس ظرفیت (SWL) و زوایای لیفتینگ

بزرگترین خطای استراتژیک در سایت‌های صنعتی، نادیده گرفتن “مثلث نیروها” در هنگام استفاده از اسلینگ است. ظرفیت کاری ایمن (Safe Working Load) که به اختصار SWL نامیده می‌شود، عددی ثابت نیست. این عدد تابعی مستقیم از نحوه اتصال و زاویه میان شاخه‌های اسلینگ است.

تاثیر زوایه بر کاهش تصاعدی قدرت

وقتی شما بار را به صورت عمودی بلند می‌کنید، تمام ظرفیت اسلینگ در خدمت شماست. اما به محض اینکه زاویه بین دو شاخه افزایش می‌یابد، نیروی کششی وارد بر هر شاخه به صورت نمایی زیاد می‌شود. به عنوان مثال، در زاویه ۶۰ درجه، نیروی وارده بر هر شاخه حدود ۱۵ درصد افزایش می‌یابد، اما در زوایای بازتر (مثل ۱۲۰ درجه)، این نیرو به قدری زیاد می‌شود که عملاً ظرفیت ایمن اسلینگ به نصف کاهش می‌یابد.

تولیدکنندگان پیشرو، همراه با محصولات خود جداول دقیق ظرفیت را ارائه می‌دهند. برای مثال، یک اسلینگ ۱۶ میلی‌متری که در حالت عمودی ظرفیت ۳.۲ تن دارد، در حالت “خفت” (Choke Hitch) تنها مجاز به جابجایی ۲.۴ تن است. اینجاست که نقش تجهیزات جانبی نظیر اسلینگ زنجیری و سایر ادوات لیفت برای ایجاد تعادل در بارهای نامتقارن برجسته می‌شود.

استاندارد های متریال: چرا ساختار ۶x۳۶ و مغزی فولادی IWRC؟

در مهندسی اسلینگ، انعطاف ‌پذیری به اندازه قدرت اهمیت دارد. استفاده از ساختار ۶x۳۶ که دارای تعداد مفتول ‌های بیشتری در هر استرند است، به اسلینگ اجازه می‌دهد تا به راحتی به دور بارهای لبه‌دار (با رعایت محافظ لبه) خم شود بدون اینکه دچار “شکستگی خستگی” شود.

همچنین، در ساخت اسلینگ‌های حرفه‌ای، استفاده از مغزی کنفی (FC) عملاً منسوخ شده است. مغزی فولادی (IWRC) نه تنها استحکام کششی را افزایش می‌دهد، بلکه مانع از دفرمه شدن و لهیدگی مقطع عرضی سیم بکسل در زیر فشارهای شدید پرس می‌شود. اگر سیم بکسل در محل پرس دچار کاهش قطر شود، تمرکز تنش ایجاد شده و نقطه شکست زودهنگام پدید می‌آید.

چک‌لیست بازرسی طبق استاندارد ASME B۳۰.۹: چه زمانی باید اسلینگ را دور انداخت؟

ایمنی در لیفتینگ با بازرسی چشمی روزانه آغاز می‌شود. اسلینگ‌ها به دلیل ماهیت کاری‌شان، مدام در معرض سایش هستند. اما مرز بین “اسلینگ کارکرده” و “اسلینگ خطرناک” کجاست؟ طبق استانداردهای سخت‌گیرانه HSE، وجود موارد زیر به معنای پایان عمر اسلینگ است:

• شکستگی مفتول: اگر در یک گام طناب، بیش از ۱۰ مفتول شکسته یا در یک استرند بیش از ۵ مفتول قطع شده مشاهده کردید، اسلینگ یک تهدید جدی است.
• خوردگی و زنگ‌زدگی: تغییر رنگ فولاد به قهوه‌ای تیره یا مشاهده حفره‌های ناشی از اسید، نشان‌دهنده از بین رفتن ساختار کریستالی فولاد است.
• تغییر شکل بوش: هرگونه علامت لغزش سیم از داخل بوش یا ترک‌خوردگی روی سطح فلزی بوش پرس.
• کاهش قطر: اگر قطر سیم بکسل بیش از ۵ درصد از مقدار اسمی اولیه کاهش یافته باشد.

نگهداری صحیح در انبارهای خشک و جلوگیری از تماس با مواد شیمیایی و حرارت مستقیم جوشکاری، می‌تواند عمر مفید این تجهیزات را به شکل چشم‌گیری افزایش دهد.

توصیه پایانی

تجهیزات جابجایی بار، قلب تپنده هر پروژه عمرانی و صنعتی هستند. کوچکترین سهل‌انگاری در انتخاب گرید فولاد، دقت پرس یا محاسبات زاویه باربرداری، می‌تواند خسارات جبران‌ناپذیری به تجهیزات و نیروی انسانی وارد کند. یک اسلینگ استاندارد باید دارای شناسنامه فنی، پلاک مشخصات (Tag) و گواهی تست کشش باشد.

در حال حاضر، [مجموعه جنرال بکسل تامین‌کننده تخصصی انواع اسلینگ سیم بکسل، اسلینگ زنجیری و ادوات لیفت] در ایران است که با تمرکز بر استانداردهای ایمنی و ارائه محصولات دارای گواهی سلامت، همراهی مطمئن برای صنایع سنگین کشور محسوب می‌شود. دانش فنی در کنار انتخاب متریال مرغوب، تنها راه تضمین ایمنی در عملیات‌های پیچیده لیفتینگ است. فراموش نکنید که در اوج عملیات، اسلینگ شما تنها سد دفاعی در برابر جاذبه زمین است؛ پس از کیفیت آن اطمینان حاصل کنید.

پرسش ‌های متداول تخصصی

۱. چرا در اسلینگ‌ های حرفه‌ای حتماً از “گوشواره” (Thimble) استفاده می‌شود؟

گوشواره قلب تپنده چشمی اسلینگ است. این قطعه فلزی اجازه نمی‌دهد سیم بکسل در نقطه تماس با قلاب جرثقیل دچار خمش بیش از حد و لهیدگی شود. بدون گوشواره، توزیع نیرو در چشمی نامتوازن شده و عمر اسلینگ به کمتر از نصف کاهش می‌یابد.

۲. تفاوت میان نیروی گسیختگی (Breaking Load) و ظرفیت ایمن (SWL) چیست؟

نیروی گسیختگی، وزنی است که اسلینگ در آزمایشگاه تحت آن پاره می‌شود. اما SWL باری است که شما اجازه دارید به طور مستمر جابجا کنید. نسبت این دو عدد همان “ضریب ایمنی” است که در اسلینگ‌ها معمولاً ۵ به ۱ لحاظ می‌شود تا شوک‌های حرکتی و خطاهای انسانی پوشش داده شوند.

۳. آیا می‌توان از اسلینگ‌های سیم بکسل در محیط‌های با حرارت بالا استفاده کرد؟

سیم بکسل‌های با مغزی فولادی تا دمای حدود ۲۰۰ درجه سانتی‌گراد کارایی دارند، اما باید توجه داشت که در دماهای بالاتر از این، بوش‌های پرس (مخصوصاً آلومینیومی) سست شده و مقاومت متالورژیکی مفتول‌ها به شدت افت می‌کند. برای محیط‌های بسیار داغ (مثل ذوب فلزات)، استفاده از زنجیرهای گرید ۸۰ یا ۱۰۰ توصیه می‌شود.

۴. روش محاسبه تعداد شاخه‌های مورد نیاز برای یک بار نامتقارن چیست؟

در بارهای نامتقارن، مرکز ثقل بار مشخص نیست. در یک اسلینگ ۴ شاخه، مهندسان همیشه فرض می‌کنند که فقط ۲ یا ۳ شاخه بار را حمل می‌کنند و شاخه‌های دیگر فقط برای تعادل هستند. به همین دلیل ظرفیت کل نباید صرفاً با جمع زدن ظرفیت تک‌تک شاخه‌ها محاسبه شود.
